Encoder Lesekopfchips werden im Bereich optischer Encoderchips eingesetzt. Lange Zeit mussten die in unserem Land benötigten Sensorchips, insbesondere für High-End-Anwendungen, importiert werden. Ausländische Hersteller verpacken und verkaufen in unserem Land komplette Encoder, anstatt die Encoderchips einzeln anzubieten. Derzeit besteht in Bereichen wie CNC-Werkzeugmaschinen, Medizintechnik, Industrierobotern und Präzisionsmessgeräten, insbesondere im High-End-Segment dieser Branchen, ein großer Bedarf an optoelektronischen Encodern. Gelingt es uns nicht, in diesem Bereich Durchbrüche zu erzielen, droht die Entwicklung dieser Branchen zu stagnieren. Darüber hinaus ist die Technologie integrierter Schaltungen der komplexeste Prozess in der Geschichte der Menschheit und das Ergebnis der Zusammenarbeit Tausender Unternehmen weltweit. Um inländische Durchbrüche im Bereich hochwertiger optischer Encoderchips zu erzielen, ist es noch ein langer Weg.



Derzeit herrscht auf dem internationalen Markt ein Chipmangel, der die Produktionszyklen einiger High-End-Optik-Encoder auf bis zu 16 Wochen begrenzt. Hauptgrund hierfür ist die unzureichende Versorgung mit Kernchips. Dieser Artikel bietet einen Überblick über die aktuelle Situation der weltweiten Herstellung von Optik-Encoder-Chips und fasst die wichtigsten Chiphersteller verschiedener Länder zusammen, um ein umfassendes Verständnis dieses Marktes zu vermitteln.

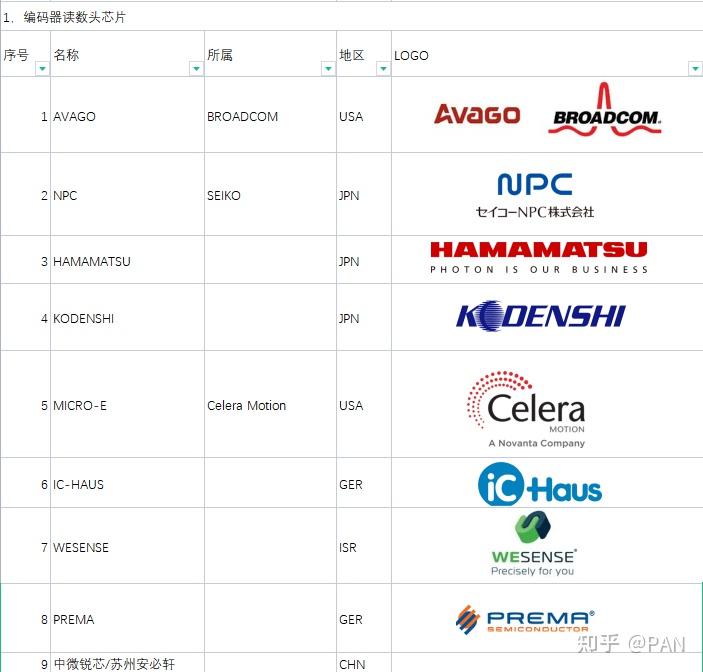

Die Hersteller von Chips für optische Encoder-Leseköpfe konzentrieren sich hauptsächlich auf die USA, Japan und Deutschland.







AVGO: Broadcom Limited (NASDAQ: AVGO), ehemals Avago Technologies Limited, ist ein US-amerikanisches Halbleiterunternehmen ohne eigene Produktionsstätte. Das Unternehmen ist breit aufgestellt und hat seinen Hauptsitz in San Jose, USA. Anhua High Tech wurde 1961 gegründet und nach der Übernahme von Botong im Januar 2016 in Botong Co., Ltd. umbenannt. Broadcom bietet diverses Zubehör für seine Encoder-Produkte an, darunter Kabel und Justierwerkzeuge. Dieses Zubehör ermöglicht Kunden eine Komplettlösung und vereinfacht die Integration der Broadcom-Encoder in Endanwendungen.

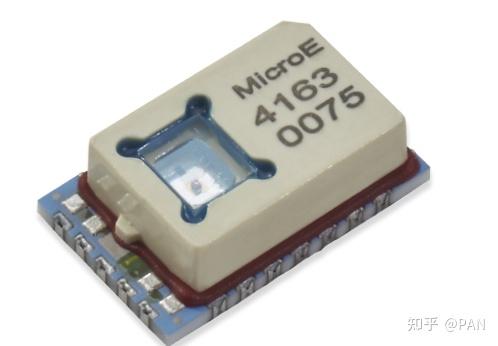

MICRO-E: Seit über 20 Jahren bildet die innovative, patentierte PurePrecision™-Technologie von MicroE die Kerntechnologieplattform für optische Systeme. Sie bietet dem Markt präzise optische Encoder, die kleiner, einfacher auszurichten und zu installieren sind als Konkurrenzprodukte. Dank dieser Technologie können Entwickler von Präzisions-Bewegungssteuerungssystemen in der Medizintechnik, Robotik, Halbleiterindustrie, fortgeschrittenen Industrieanwendungen und Wissenschaft kleinere, leichtere und energieeffizientere Maschinen und Instrumente konstruieren.





NPC: (SEIKO) Seit ihrer Gründung im Jahr 1975 hat NPC zahlreiche kundenspezifische ICs entwickelt und als Produkte angeboten. Dank jahrelanger Erfahrung in der Entwicklung analoger ICs und der Leistungsfähigkeit der eigenen Halbleiterfertigung kann NPC auch die Anforderungen von Kunden an Mixed-Signal-LSIs erfüllen.



HAMAMATSU: Hamamatsu Photonics Co., Ltd. (im Folgenden: Hamamatsu-Gruppe) ist ein weltweit führendes Unternehmen in der Photonentechnologie und der optischen Industrie. Seit ihrer Gründung im Jahr 1953 hat die Hamamatsu-Gruppe über 15000 verschiedene optoelektronische Produkte in über 100 Länder und Regionen weltweit vertrieben. Diese Produkte finden breite Anwendung in Bereichen wie Biomedizin, Hochenergiephysik, Weltraumforschung, Präzisionsanalyse, industrieller Messtechnik und im privaten Sektor. Zahlreiche Produkte sind für ihre hervorragende Qualität bekannt und erzielen hohe Marktanteile, beispielsweise die Photomultiplier-Röhren mit einem Marktanteil von bis zu 90 %. Die Hamamatsu-Gruppe unterhält Niederlassungen und Büros in Japan, China, Taiwan, den USA, Deutschland, Russland, Italien, Südafrika, den Niederlanden, der Schweiz, Dänemark, Polen und weiteren Ländern und Regionen.



KODENSHI: Die KM1102-Serie von KODENSHI ist der weltweit erste LSI, der 16 interpolierte digitale Ausgänge (64 Flanken pro Sinuszyklus) erzeugt, die elektrisch proportional zur Eingangsphase sind und für Encoder-Anwendungen geeignet sind. Der KM1102 nutzt die Theorie der „Trapezphasen-Spannungs-Umwandlungsmethode“ und ein gut organisiertes, hochplanares Array aus hochwertigem polykristallinem Silizium, um hochauflösende optische, magnetische und Laser-Encoder zu realisieren.

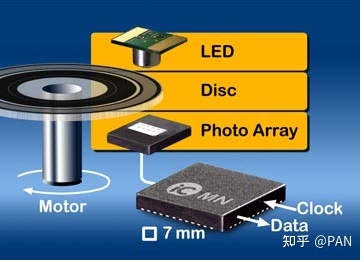

IC-HAUS: iC-Haus, ein 1984 gegründetes deutsches Unternehmen, ist ein führender Hersteller von hochwertigen Standard-ICs (ASSP) und kundenspezifischen ASiC-Halbleiterlösungen. Das Produktportfolio deckt ein breites Anwendungsspektrum in der Industrieautomation, der Automobilindustrie und der Medizintechnik ab, mit einem Schwerpunkt auf Motion-Control- und Lasertreiber-ICs.

IC Haus brachte 2002 außerdem die Open-Source-Schnittstelle BiSS auf den Markt, eine digitale Schnittstelle für Sensoren und Aktoren, die in Produkten verschiedener Hersteller implementiert wurde.



PREMA: PREMA bietet Komplettlösungen für die Entwicklung integrierter Schaltungen – vom Prototyp bis zur Serienfertigung inklusive Wafer-Test. Das Expertenteam besteht aus Schaltungsdesignern, Prozessingenieuren und einer Testabteilung. PREMA hat seinen Sitz in Mainz, im Großraum Frankfurt am Main. Für die Wafer-Produktion setzt PREMA innovative Halbleiter-Bipolar- und BiCMOS-Prozesse ein. Die Produktionsmenge reicht von Prototypen bis hin zu Millionen von Serienbauteilen. Die Stärke von PREMA liegt in der Entwicklung analoger und Mixed-Signal-ICs. Die meisten Produkte von PREMA sind kundenspezifische integrierte Schaltungen (ASICs), die speziell für einen Kunden entwickelt und gefertigt werden.





Der vom Team von Beijing Zhongwei Ruixin eigenständig entwickelte rotierende optoelektronische Encoder-Chip besteht aus mehreren hochpräzisen Kernkomponenten, darunter ein hochpräziser, rauscharmer Operationsverstärker, ein Fotodiodenarray und ein Hysteresekomparator mit Rückfehlerkorrektur, und erreicht eine Genauigkeit von 23 Bit. Er setzt Maßstäbe in puncto Wiederholgenauigkeit und Positioniergenauigkeit.
