Die HEIDENHAIN-Encoder Ein Winkelmessgerät erfasst Winkel, Geschwindigkeit und Position von Maschinenbewegungen. Es findet breite Anwendung in Industrierobotern, CNC-Werkzeugmaschinen, automatisierten Produktionslinien und weiteren Bereichen. HEIDENHAIN bietet Anwendern eine Vielzahl individueller Lösungen für die lineare und Winkelmesstechnik und unterstreicht damit seine überragende Wettbewerbsfähigkeit. Das Angebot umfasst Mess- und Prüfgeräte für internationale Normungsinstitute sowie Winkelgeber für astronomische Teleskope und Satellitenempfangsantennen.

Durch die jahrelange Zusammenarbeit mit HEIDENHAIN China ist unser Ostbridge-Team bestens mit allen HEIDENHAIN-Produkten vertraut und arbeitet äußerst professionell. Winkelgeber, lineare Encoder kombiniert mit einem nachhaltigen Materialprofil. " target="_blank" rel="noopener">DrehgeberWir bieten digitale Anzeigen, CNC-Steuerungen und Anwendungslösungen. Egal, ob Sie ein Lagerprodukt, eine bestimmte Komponente suchen oder ein neues Produkt passend zu Ihrer Anlage benötigen – wir sind der richtige Partner für Sie.



1. HEIDENHAIN Brand Introduction

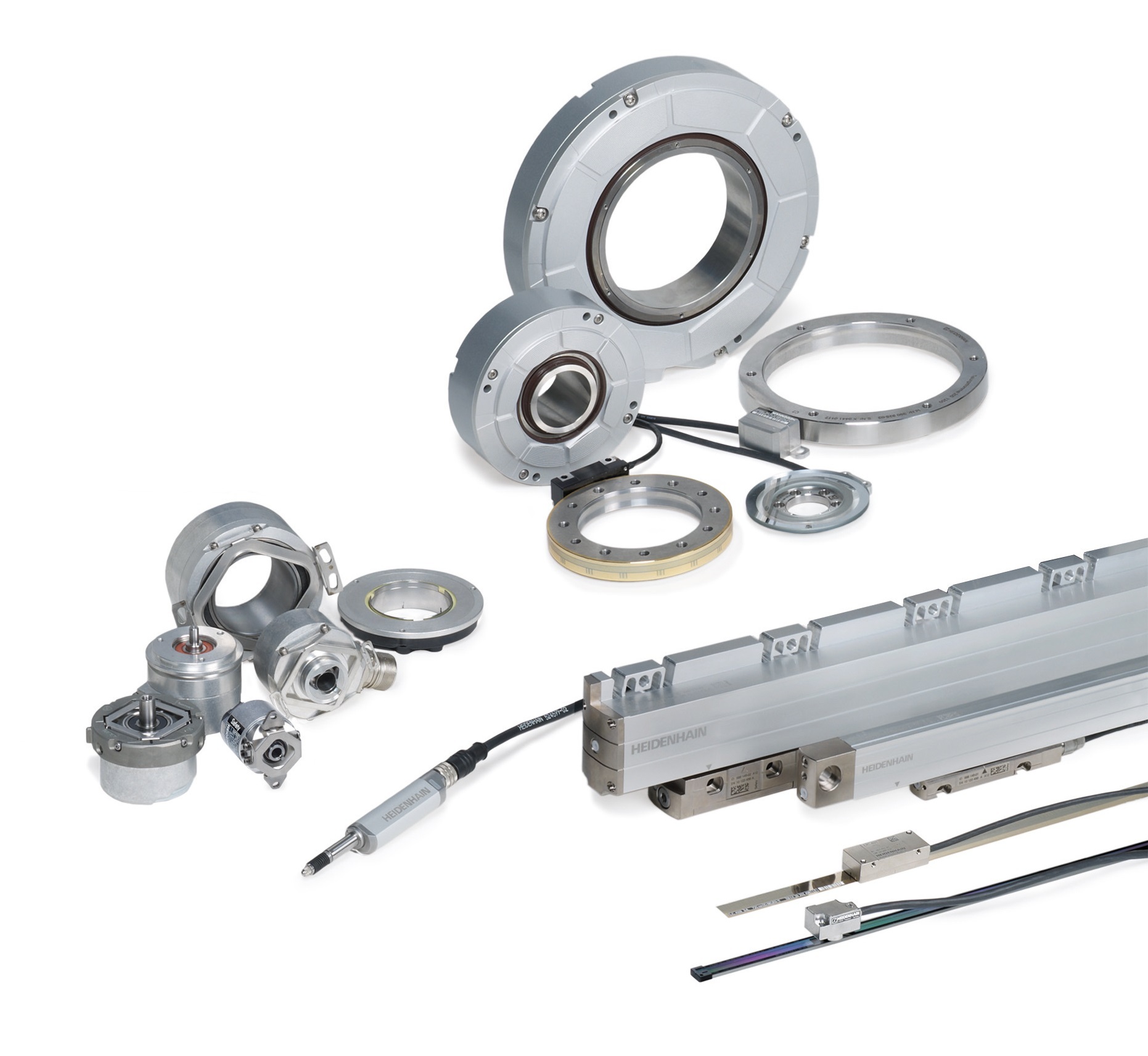

HEIDENHAIN ist ein 1889 gegründetes Unternehmen mit Sitz in Deutschland. Das Unternehmen stellt zahlreiche hochwertige Encoder her, darunter:
Drehgeber: Wird zur Messung von Drehbewegungen verwendet, z. B. bei Werkzeugmaschinenspindeln, Motorwellen usw.
Lineare Encoder: Wird zur Messung linearer Positionsänderungen verwendet, z. B. von CNC-Maschinentischen, Roboterfahrten usw.
Winkelgeber: Wird zur Messung von Änderungen der Winkelposition verwendet, beispielsweise zur Positionierung und Steuerung in der Luft- und Raumfahrt- sowie der Verteidigungsindustrie.

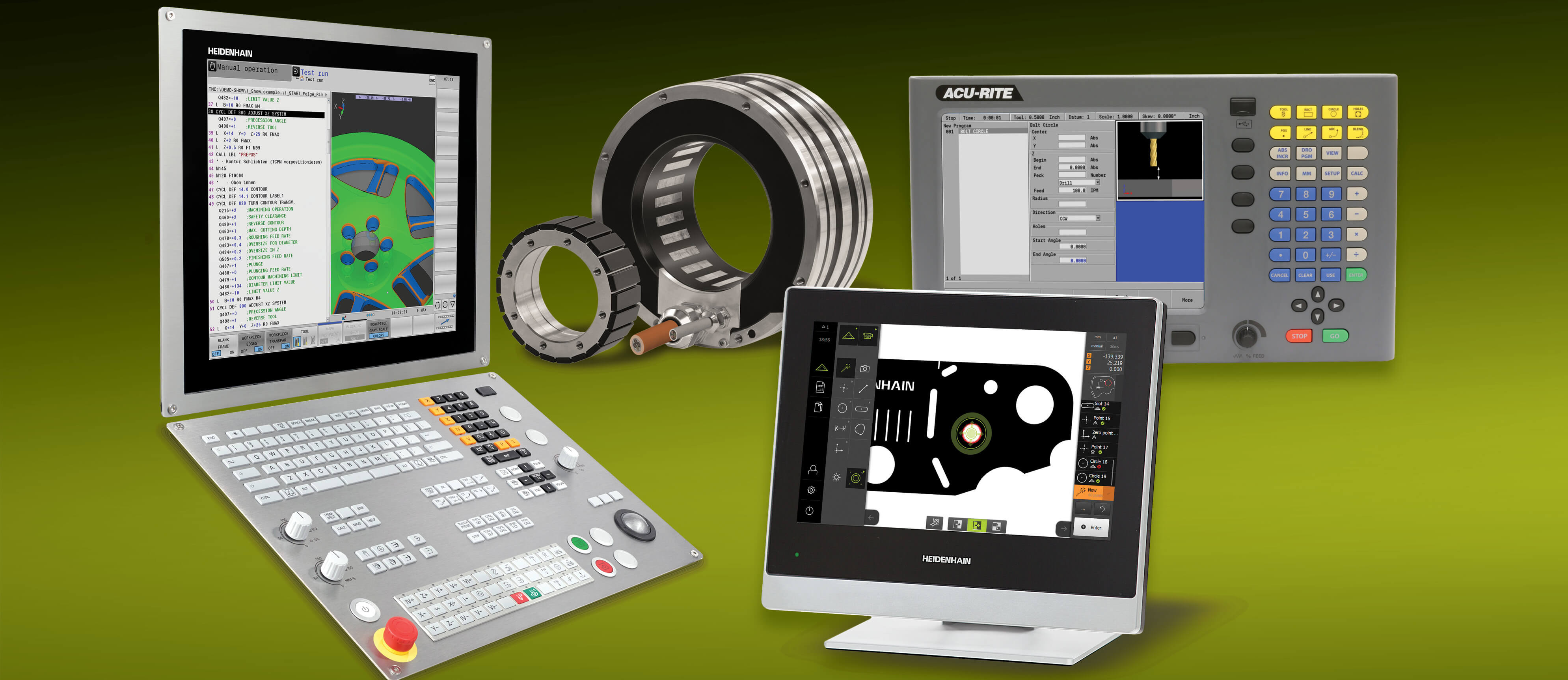

CNC-Steuerung: Wird zur CNC-Steuerung von Werkzeugmaschinen verwendet.
Digitales Anzeigesystem (DRO): Wird zur Positionsanzeige und Digitalisierung von Bearbeitungsanlagen wie Werkzeugmaschinen und Fräsmaschinen verwendet.

HEIDENHAIN encoders have the characteristics of high resolution, high precision and reliability, and are widely used in machine tools, automation, semiconductor manufacturing, aerospace and other fields. HEIDENHAIN has always been adhering to the concept of "more precision, more possibilities", and constantly promotes the development and progress of technology.

Models of HEIDENHAIN Products
①ROD426 HEIDENHAIN Drehzahlgeber
②Deutschland HEIDENHAIN RON786C ID355884
③376837-02 HEIDENHAIN Inkremental-Drehgeber
④ ERN 1320 1024 (684645-02) Inkrementalgeber
⑤ERN 480 (385486-02) Inkrementalgeber
⑥ HEIDENHAIN-Encoder 635066-56
⑦Heidenhain 1244624-01 encoder
⑧HEIDENHAIN 1244629-01 Encoder
⑨Encoder HEIDENHAIN 10V-30V/HTL/ID 735 117-56 HEIDENHAIN/SN 28 761 189
⑩Encoder HEIDENHAIN EQN 1325.001-2048 B3 5V+-5%ID:312214-16
⑪Sonde HEIDENHAIN 383978-01
⑫Encoder HEIDENHAIN ID:336973-70
⑬Verbindungskabel HEIDENHAIN ID:310573-03
⑭Encoder HEIDENHAIN HTL2048 S/R, ERN.1331.062-2048 L9, 10V-30V, SN.30.529 682
⑮ Gitterlineal HEIDENHAIN LC483 ML470MM 557647-09
⑯ Montageplatte HEIDENHAIN LC483 ML470MM 571613-09
⑰Encoder HEIDENHAIN RCN727F ID-Nummer: 529718-04
⑱ Gitterlineal HEIDENHAIN 326799-02
⑲Encoder HEIDENHAIN 605799-08
⑳Long grating ruler HEIDENHAIN LS476 620mm, ID: 329988-2Y; SN: 26718366T

How the HEIDENHAIN Encoder Works
HEIDENHAIN-Encoder sind Präzisionsmessgeräte zur Messung und Erfassung von Bewegungsprofilen und Positionen von Robotern, Drehmaschinen, Lineartischen usw. Diese Encoder gibt es in vielen verschiedenen Ausführungen und Designmerkmalen, aber ihr grundlegendes Funktionsprinzip ist immer gleich.

1. Komponenten des HEIDENHAIN-Encoders
HEIDENHAIN-Encoder bestehen im Allgemeinen aus einem Positionssensor, einer Skala, einer Lichtquelle und einem Lesekopf. Der Sensor wandelt die Bewegungsspur in ein elektrisches Signal um. Die Skala verfügt über viele feine Markierungen, die Positions- und Bewegungsinformationen darstellen. Diese Markierungsinformationen werden durch das Zusammenspiel von Lichtquelle und Lesekopf erfasst.

2. Klassifizierung der HEIDENHAIN-Encoder
HEIDENHAIN-Encoder lassen sich in zwei Kategorien unterteilen: Linear- und Winkel-Encoder. Linear-Encoder dienen der Messung linearer Bewegungen, während Winkel-Encoder die Drehbewegung eines Geräts erfassen. Das Funktionsprinzip eines Linear-Encoders beruht darauf, dass eine Skala am Antriebshebel angebracht wird, die anhand der Objektposition die präzise Bewegungsbahn ermittelt.

3. Verwenden Sie den HEIDENHAIN-Encoder, um die Genauigkeit zu verbessern.
HEIDENHAIN-Encoder finden breite Anwendung in Mess- und Überwachungsaufgaben, verbessern die Bewegungsgenauigkeit von Maschinen und Anlagen und ermöglichen höhere Messgenauigkeiten. Zu ihren Hauptanwendungsgebieten zählen submikronische 3D-Messmaschinen, Roboter, Medizintechnik und weitere Bereiche.

4. What are the advantages of HEIDENHAIN encoder
HEIDENHAIN-Encoder sind hochpräzise Sensoren zur Positionserfassung. Sie messen direkt Position, Geschwindigkeit und Beschleunigung eines Objekts und gewährleisten so eine hochpräzise Positionsbestimmung auch bei komplexen und schnellen Bewegungen. Zu ihren Vorteilen zählen geringe Fehler, hohe Auflösung, hohe Störfestigkeit und lange Lebensdauer.

1. Was ist das Funktionsprinzip des HEIDENHAIN-Encoders?
HEIDENHAIN encoder adopts photoelectric detection technology to convert rotary motion into digital pulse signal output. It consists of a photoelectric code wheel and a photoelectric sensor, and uses the bar grating reflection or raised area around the code wheel to generate pulse signals.

2. Für welche Branchen eignen sich HEIDENHAIN-Encoder?
HEIDENHAIN-Encoder werden in der Luft- und Raumfahrt, im Werkzeugmaschinenbau, in elektronischen Geräten, in der Automatisierungstechnik, in der Medizintechnik und anderen Bereichen weit verbreitet eingesetzt und sind für Systeme, die eine hochpräzise Steuerung und Positionierung erfordern, von großer Bedeutung.

3. Worauf ist bei der Installation und Wartung des HEIDENHAIN-Encoders zu achten?
Die Anforderungen an Installation und Wartung von HEIDENHAIN-Encodern sind sehr hoch. Bei der Installation muss auf die korrekte Ausrichtung und Rundlaufgenauigkeit des Encoders geachtet und ein geeignetes Kabel für optimale Störfestigkeit gewählt werden. Bei der Wartung ist darauf zu achten, den Encoder vor Verunreinigungen wie Staub, Öl und Wasser zu schützen und ihn bei Bedarf zu kalibrieren.

In hochpräzisen Positionserfassungssystemen sind genaue Positionsinformationen unerlässlich. Mit HEIDENHAIN-Encodern können Anwender eine schnelle und hochpräzise Positionserfassung durchführen und so eine effizientere und zuverlässigere Produktion und Fertigung erreichen. Durch die kontinuierliche Verbesserung und Weiterentwicklung der HEIDENHAIN-Encoder werden diese auch in Zukunft die hochpräzise Steuerung und Positionierung unterstützen und eine immer wichtigere Rolle in der industriellen Fertigung spielen.

4. How can the HEIDENHAIN encoder improve the accuracy?
Zur Verbesserung der Genauigkeit des HEIDENHAIN-Encoders können folgende Maßnahmen ergriffen werden:
1. Adopt higher resolution photoelectric code disc;
2. Die Leistung des Messsystems erhöhen;
3. Verwenden Sie höherpräzise Signalverarbeitungsschaltungen;
4. Umweltfaktoren wie Temperatur, Luftfeuchtigkeit usw. kontrollieren.

5. Welcher Betriebstemperaturbereich liegt beim HEIDENHAIN-Encoder vor?
Der Betriebstemperaturbereich von HEIDENHAIN-Encodern liegt im Allgemeinen zwischen -10 °C und +70 °C. Für höhere oder niedrigere Temperaturen sind spezielle Werkstoffe und Heiz-/Kühlmaßnahmen erhältlich.

Die Kernkomponenten der HEIDENHAIN-Encoder sind fotoelektrische Codierscheiben und fotoelektrische Sensoren. Eine Codierscheibe besteht typischerweise aus einem Balken und Referenzmarken, während ein fotoelektrischer Sensor die Position eines Objekts durch die Erfassung reflektierter oder erhöhter Bereiche des Balkens misst. Fotoelektrische Sensoren erzielen hochpräzise Messungen, indem sie einen Reflexionsfleck auf einen kleinen Bereich abbilden.

6. Anwendungsbereich des HEIDENHAIN-Encoders
① HEIDENHAIN-Geber: HEIDENHAIN-Produkte und Anwendungsgebiete: Längenmessgeräte, Linear-, Dreh-, Magnet- und Winkelgeber für die Kantenmessung. Zeitgesteuerte elektronische Systeme wie Linsen und USB-Schaltungen oder Datenübertragung für Kantengebermessungen. CNC-Steuerungssysteme für Fräsmaschinen, Dreh- und Fräsmaschinen, Bohrmaschinen, Ausdrehmaschinen und Bearbeitungszentren.

② Die Lagerbaugruppe mit der ID 574185-03 reduziert den hohen radialen Wellenwiderstand und entlastet das Encoderlager. Encoderseitig verfügt die Lagerbaugruppe über einen 12 mm dicken Wellenstummel, der für Encoder der Serien ECN/EQN/ERN 400 mit Hohlwellen geeignet ist. Zusätzliche Vertiefungen zur Befestigung der Statorkupplung sind ebenfalls vorhanden. Die Größe des Lagerflansches entspricht exakt der des Gehäuseflansches der Encoder der Serien ROD 420/430. Die Lagerbaugruppe wird über das Gewinde an der Rückseite befestigt und kann alternativ mit einem Nachrüstflansch oder einem Nachrüstrahmen montiert werden.

③ HEIDENHAIN-Winkelgeber mit integrierten Lagern, ROD-Winkelgeber mit geteilter Kupplung und Vollwelle eignen sich besonders für Anwendungen mit hoher Wellenausgangsleistung und großen Toleranzen. Die hochpräzise Kupplung ermöglicht eine axiale Bewegung von mehr als ±1 mm.

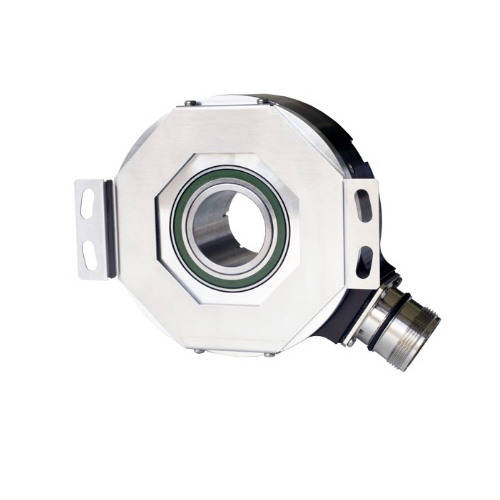

④ Heidenhain-Winkelgeber mit integriertem Lager, Hohlwelle und integrierter Statorkupplung: Aufgrund der Konstruktion und des Einbaus der Statorkupplung wird bei Winkelbeschleunigung der Welle lediglich das durch die Lagerreibung verursachte Drehmoment durch die Statorkupplung reduziert. Die Winkelgeber RCN, RON und RPN zeichnen sich daher durch ein hervorragendes dynamisches Verhalten aus. Bei Winkelgebern mit integrierter Statorkupplung ist die Abweichung der Kupplung bereits in den technischen Parametern der Systemgenauigkeit berücksichtigt.

7. Warum entscheiden wir uns für HEIDENHAIN-Encoderprodukte?
① HEIDENHAIN Winkelgeber ermöglichen hochpräzise Winkelmessungen im Bereich weniger Bogensekunden. Verschiedene Ausführungen bieten die optimale Lösung für jede Anwendung: robuste und gekapselte Versionen, modulare Lösungen für maximale Flexibilität und Winkelgebermodule mit integrierten Präzisionslagern. Prozesssicherheit und Positioniergenauigkeit sind somit stets perfekt auf das jeweilige Szenario abgestimmt.
②HEIDENHAIN is well-versed in many industries. Find solutions from the HEIDENHAIN corporate group for your application. Discuss your requirements with their sales engineers and let their brand support your market success with their broad product portfolio and strong industry expertise.
③ Der modulare Winkelgeber mit optischer oder magnetischer Abtastfunktion bietet verschiedene Kombinationen aus Kreisgitterskala oder Gitterskalentrommel und Abtastkopf und somit die optimale Lösung für Ihre Anwendung. Spezifikationen wie Schnittstelle, Genauigkeit oder Durchmesser sind modular wählbar und erfüllen Ihre Anforderungen.
④ Die optimale Kombination aus Winkelgeber und integriertem Hochpräzisionslager ermöglicht höchste Mess- und Lagergenauigkeit, extrem hohe Auflösung und extrem hohe Wiederholgenauigkeit. Diese Geber zeichnen sich zudem durch einfache Installation und ein kompaktes, flaches Design sowie ein niedriges Anlaufdrehmoment für einen ruhigen Lauf aus.
⑤ Lineare Encoder messen die Position einer linearen Achse ohne dazwischenliegende mechanische Komponenten. Dadurch werden verschiedene potenzielle Fehlerquellen wie Umkehrspiel, Steigungsfehler oder Erwärmung der Kugelumlaufspindel eliminiert. Lineare Encoder sind unverzichtbar, wenn hohe Positionsgenauigkeit und Bearbeitungsgeschwindigkeiten erforderlich sind.
⑥ Entdecken Sie die einzigartigen Vorteile der HEIDENHAIN-Lösungen, darunter höchste Präzision sowie zuverlässige Reproduzierbarkeit und Wiederholgenauigkeit. Profitieren Sie von zuverlässigen Prozessen, dynamischer Maschinenleistung, einfacher Bedienung und maximaler Effizienz.

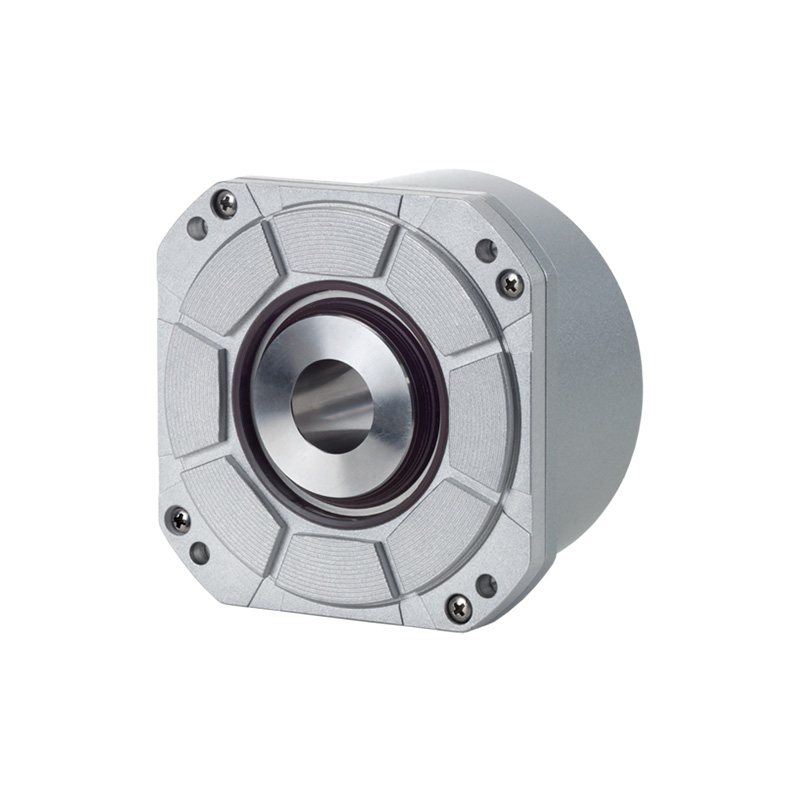

⑦ HEIDENHAIN-Drehgeber zeichnen sich durch hervorragende Qualität, Langlebigkeit und Präzision aus und ermöglichen genaue und zuverlässige Positions- und Geschwindigkeitsmessungen. Dank ihrer hohen Leistungsfähigkeit und ihrer robusten, installationsfreundlichen Bauweise werden HEIDENHAIN-Drehgeber seit vielen Jahren weltweit eingesetzt.
