Funktionsprinzip einer Hydraulikpumpe

Eine Hydraulikpumpe ist ein wesentlicher Bestandteil von Hydrauliksystemen. Sie liefert unter Druck stehende Flüssigkeit, um verschiedene mechanische Vorgänge anzutreiben. Sie wandelt die mechanische Energie von Kraftmaschinen (wie Elektromotoren und Verbrennungsmotoren) in die Druckenergie einer Flüssigkeit, typischerweise Hydrauliköl, um. Dieser Umwandlungsprozess ermöglicht es dem Hydrauliksystem, Aufgaben wie Heben, Pressen und Bewegen schwerer Lasten auszuführen.

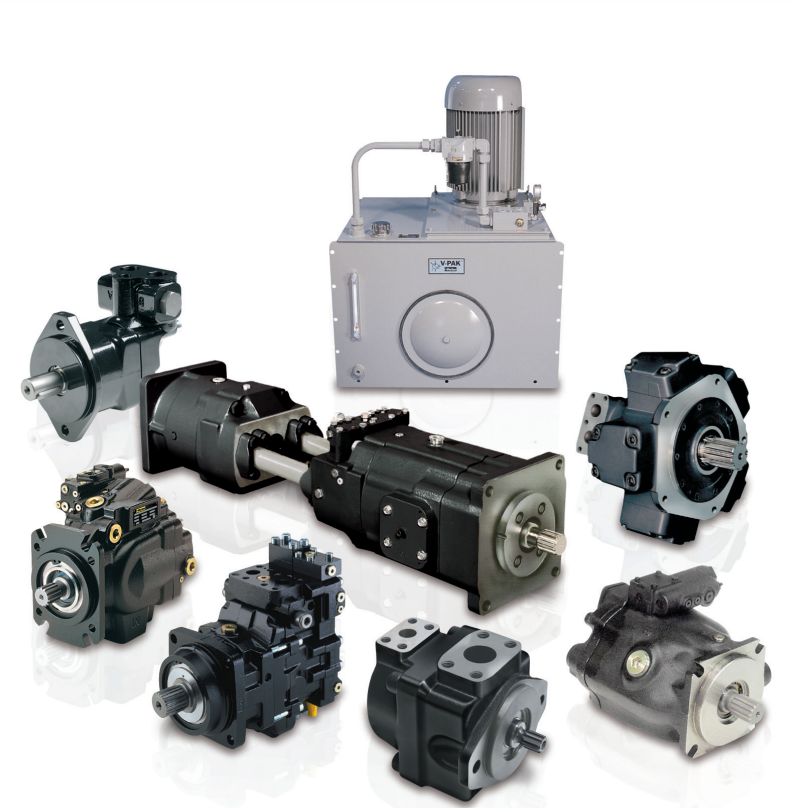

Arten von Hydraulikpumpen

Hydraulikpumpen lassen sich in drei Haupttypen unterteilen: Zahnradpumpen, Flügelzellenpumpen und Kolbenpumpen. Jeder Typ besitzt seine eigenen Eigenschaften und eignet sich für unterschiedliche Anwendungen.

1. Zahnradpumpen

• Externe Zahnradpumpe:

  • EigenschaftenEinfache Struktur, niedrige Kosten, starke Pulsation, hohes Geräuschniveau.
  • VorteileUnempfindlich gegenüber Ölverschmutzungen, langlebig.
  • AnwendungenWird in Anwendungen mit niedrigem bis mittlerem Druck eingesetzt, beispielsweise in Landmaschinen und Baumaschinen.

• Innenzahnradpumpe:

  • EigenschaftenEinfache Struktur, hohe Kosten, geringe Pulsation, geringes Geräusch.
  • VorteileUnempfindlich gegenüber Ölverschmutzungen, reibungsloser Betrieb.
  • AnwendungenBevorzugt in Anwendungen, die einen geräuscharmen und reibungslosen Betrieb erfordern, wie z. B. Industriemaschinen und Präzisionsgeräte.

2. Flügelzellenpumpen

• Einfachwirkende Flügelzellenpumpe:

  • EigenschaftenVariables Volumen, niedriger Druck, radiale Unwuchtkraft, hohes Geräuschniveau.
  • VorteileEinstellbare Durchflussrate.
  • AnwendungenGeeignet für Systeme, die einen variablen Durchfluss und Niederdruckbetrieb erfordern.

• Doppeltwirkende Flügelzellenpumpe:

  • EigenschaftenKompakt, unveränderliches Volumen, unempfindlich gegenüber radialen Unwuchtkräften, geringes Geräusch.
  • VorteileGleichmäßiger Durchfluss, geringe Geräuschentwicklung.
  • AnwendungenWird in Hydrauliksystemen eingesetzt, bei denen geringe Geräuschentwicklung und ein stabiler Durchfluss unerlässlich sind, wie z. B. in Werkzeugmaschinen und Automobilsystemen.

3. Kolbenpumpen

• EigenschaftenHoher Druck, variables Volumen, ölempfindlich, laut.
• Vorteile: Kann sehr hohen Drücken standhalten, effizient.
• AnwendungenIdeal für Hochdruckanwendungen wie z. B. Hydraulikpressen, industrielle Maschinenund schweres Gerät.

Auswahlkriterien für Hydraulikpumpen in verschiedenen Umgebungen

Die Wahl der richtigen Hydraulikpumpe für eine bestimmte Umgebung hängt von mehreren Faktoren ab:

1. Variable vs. feste Verschiebung

• Variable PumpeWenn ein variabler Durchfluss erforderlich ist, wählen Sie Radialkolbenpumpen, Axialkolbenpumpen oder einfachwirkende Flügelzellenpumpen.
• Feste (quantitative) PumpeGeeignet für Anwendungen, bei denen ein konstanter Durchfluss erforderlich ist.

2. Arbeitsdruck

• Hochdruck (31.5 MPa)Kolbenpumpen sind ideal.
• Mittlerer Druck (6.3 - 16 MPa)Es können Flügelzellenpumpen eingesetzt werden, wobei einige in der Lage sind, höhere Drücke zu erreichen.
• Niedriger bis mittlerer Druck (2.5 - 21 MPa)Zahnradpumpen eignen sich besonders für Hochdruckvarianten.

3. Beständigkeit gegen Kontamination

• Hohe ResistenzZahnradpumpen bieten die besten Eigenschaften zur Vermeidung von Umweltverschmutzung.
• Mäßiger WiderstandFlügelzellenpumpen bieten eine ausgewogene Leistung.
• Geringer WiderstandKolbenpumpen reagieren empfindlicher auf Ölverunreinigungen und benötigen sauberere Betriebsbedingungen.

4. Geräuschpegel

• Wenig LärmFür geräuscharme Umgebungen werden bevorzugt Innenzahnradpumpen, doppeltwirkende Flügelzellenpumpen und Schraubenpumpen eingesetzt.
• AnwendungenGeeignet für Innenräume und geräuschempfindliche Anwendungen.

5. Effizienz

• High Efficiency Axialkolbenpumpen weisen den höchsten Gesamtwirkungsgrad auf.
• Mäßige EffizienzFlügelzellenpumpen bieten ein gutes Gleichgewicht zwischen Effizienz und Leistung.
• Grundlegende EffizienzZahnradpumpen sind zwar weniger effizient, aber kostengünstig und langlebig.

Fazit

Die Auswahl der passenden Hydraulikpumpe erfordert die Berücksichtigung der spezifischen Anwendungsanforderungen, darunter Druck, Fördermenge, Verschmutzungsresistenz, Geräuschpegel und Wirkungsgrad. Jede Pumpenart – Zahnrad-, Flügelzellen- oder Kolbenpumpe – hat ihre spezifischen Vorteile und eignet sich für unterschiedliche Umgebungen und Betriebsanforderungen. Die richtige Auswahl gewährleistet optimale Leistung, Langlebigkeit und Zuverlässigkeit des Hydrauliksystems.
