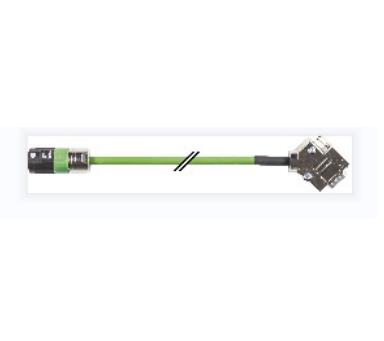

8BCF0012.1221B-0 B&R ACOPOS Cable

MATERIALNUMMER:

8BCF0012.1221B-0

BESCHREIBUNG:

Kann in Seilzugketten verwendet werden
Assembled specifically for use with ACOPOSmulti drive systems and B&R servo motors with series 615 built-in connectors
itec - Innovative connector system for fast and secure connections

EnDat 2.2 cable, length 12 m, 1x 4x 0.14 mm² + 4x 0.35 mm², 12-pin female series 615 signal connector, 9-pin male DSUB servo connector, can be used in cable drag chains

Allgemeine Hinweise

Kabelquerschnitt	4x 0.14 mm² + 4x 0.35 mm²
Langlebigkeit	Oil resistance per DIN EN 50363-10-2 (VDE 0207-363-10-2) as well as standard cleaning agents and hydraulic oil
Zertifizierung	UL AWM Style 20963, 80°C, 30 V, E63216
Technische Daten
CE	Ja

Kabelaufbau

Versorgungsleitungen
Anzahl	4
Drahtisolierung	Spezielles thermoplastisches Material
Kabelfarben	White/Green, brown/green, blue, white
Variante	verzinntes Kupferlitzenkabel
Querschnitt	0.35 mm²
Schild	Nein
Verseilung	Nein
Signalleitung
Anzahl	4
Drahtisolierung	Polyolefin foam
Kabelfarben	Yellow, gray, pink, violet
Variante	verzinntes Kupferlitzenkabel
Querschnitt	0.14 mm²
Schild	Nein
Verseilung	All 4 wires together
Kabelverseilung	With terminating foil shield
Kabelschirmung	Copper/Tin braiding, optical coverage ≥85%
Außenjacke
Material	PUR
Farbe,	Green flat
Etikettierung	B&R 4x0,14 + 4x0,35 FLEX (UL) AWM STYLE 20963 80°C 30 V E63216

Anschluss

Typ	12-pin female series 615 signal connector
Steckzyklen	<500
Kontakt	12
Zusätzliche Anschlüsse	9-poliger DSUB-Servostecker (Stecker) Mating cycles: <200 Kontakte: 9 Schutzart gemäß EN 60529: IP20 im angeschlossenen Zustand
Schutzgrad gemäß EN 60529	IP66/67 im angeschlossenen Zustand

Elektrische Eigenschaften

Betriebsspannung	≤ 30 V.
Prüfen Sie die Spannung
Draht - Draht	1 kV
Draht - Schirmung	0.5 kV
Leiterwiderstand
Versorgungsleitungen	≤55 Ω/km
Signalleitung	≤134 Ω/km
Isolationswiderstand	>200 MΩ*km

Umgebungsbedingungen

Temperatur
Ziehen um	-20 ° C bis + 80 ° C
Statisch	-20 ° C bis + 80 ° C

Mechanische Eigenschaften

ABMESSUNGEN
Länge	12 m
Durchmesser	6mm ±0.2mm
Biegeradius
Einzelbiegung	≥ 19 mm
Ziehen um	≥ 47 mm
Schleppkettendaten
BESCHLEUNIGUNG	6 g
Flex-Zyklen	≥3000000
Geschwindigkeit	≤ 4 m / s
Körpergewicht	0.7 kg
