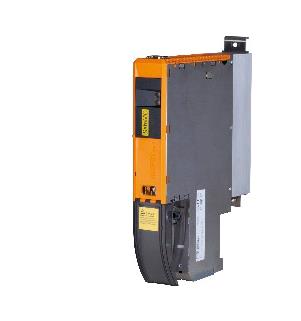

8BVI0110HWSS.000-1 B&R ACOPOS Wechselrichtermodul
MATERIALNUMMER:
8BVI0110HWSS.000-1
BESCHREIBUNG:
- Klar strukturierte, unkomplizierte Implementierung über netzwerkbasierte Sicherheitstechnologie
- Modulare Erweiterbarkeit durch virtuelle Verkabelung
- Sofortige Auslösung der Sicherheitsfunktion aufgrund kurzer Zykluszeiten
- Einfache Implementierung mit transparenter Steuerung und Statusinformationen, auch in der Standardanwendung.
- Kompaktes Design
ACOPOSmulti SafeMOTION EnDat 2.2 Wechselrichtermodul, 15.1 A, AS, Wandmontage
Allgemeine Hinweise
| B&R-ID-Code |
0xAA1A |
| Kühlungs- und Montageart |
Wandmontage |
| Steckplätze für Steckmodule |
2 |
| Technische Daten |
|
| CE |
Ja |
| Funktionssicherheit |
Ja (openSAFETY) |
| UL |
cULus E225616
Stromumwandlungsgeräte |
| EAC |
Ja |
| KC |
Ja |
DC-Bus-Anschluss
| Stromspannung |
|
| Nominal |
750 VDC |
| Dauerstromverbrauch |
11.2 kW |
| Verlustleistung in Abhängigkeit von der Schaltfrequenz |
|
| Schaltfrequenz 5 kHz |
[0.16 * IM² + 5.6 * IM + 55] W |
| Schaltfrequenz 10 kHz |
[0.49 * IM² + 4.7 * IM + 95] W |
| Schaltfrequenz 20 kHz |
[0.87 * IM² + 10 * IM + 200] W |
| DC-Buskapazität |
330 uF |
| Variante |
ACOPOs-Mehrfach-Backplane |
24 VDC Netzteil
| Eingangsspannung |
25 VDC ± 1.6% |
| Eingangskapazität |
23.5 uF |
| Max. Energieverbrauch |
18 W + PSMC1 + PSLOT2 + P24 V Ausgang + PHaltebremse |
| Variante |
ACOPOs-Mehrfach-Backplane |
24-VDC-Ausgang
| Anzahl |
2 |
| Ausgangsspannung |
|
| Gleichspannung (UDC): 260 bis 315 VDC |
25 VDC * (UDC/ 315) |
| Gleichspannung (UDC): 315 bis 800 VDC |
24 VDC ± 6% |
| Sicherungsschutz |
250 mA (träge) elektronischer Schalter mit automatischer Rückstellung |
Motoranschluss
| Anzahl |
1 |
| Dauerleistung pro Motoranschluss |
11 kW |
| Kontinuierlicher Strom pro Motoranschluss |
15.1 Aeff |
| Reduzierung des Dauerstroms in Abhängigkeit von der Schaltfrequenz |
|
| Schaltfrequenz 5 kHz |
Keine Reduzierung |
| Schaltfrequenz 10 kHz |
0.26 A/K (beginnend bei 33°C) |
| Schaltfrequenz 20 kHz |
0.15 A/K (Ausgangstemperatur -28 °C) |
| Reduzierung des Dauerstroms in Abhängigkeit von der Installationshöhe |
|
| Beginnend auf 500 m über dem Meeresspiegel |
1.51 Aeff pro 1000 m |
| Spitzenstrom |
37.7 Aeff |
| Nennschaltfrequenz |
5 kHz |
| Mögliche Schaltfrequenzen |
5 / 10 / 20 kHz |
| Isolationsspannung des angeschlossenen Motors gemäß IEC TS 60034-25:2004 |
Grenzwertkurve A |
| Schutzmaßnahmen |
|
| Überspannungschutz |
Ja |
| Kurzschluss- und Erdschlussschutz |
Ja |
| max. Ausgangsfrequenz |
598 Hz |
| Variante |
|
| U, V, W, PE |
Anschluss |
| Schirmverbindung |
Ja |
| Querschnitt der Klemmenverbindung |
|
| Flexible und feindrähtige Drähte |
|
| Mit Drahtendhülsen |
0.25 bis 4 mm² |
| Genehmigungsdaten |
|
| UL/C-UL-US |
30 bis 10 |
| CSA |
28 bis 10 |
| Abmessung des Klemmenkabelquerschnitts der Schirmverbindung |
12 zu 22 mm |
| Maximale Motorleitungslänge abhängig von der Schaltfrequenz |
|
| Schaltfrequenz 5 kHz |
25 m |
| Schaltfrequenz 10 kHz |
25 m |
| Schaltfrequenz 20 kHz |
10 m |
Anschluss Motorhaltebremse
| Anzahl |
1 |
| Ausgangsspannung |
24 VDC +5.8% / -0% |
| Dauerstrom |
2.1 A |
| Maximaler Innenwiderstand |
0.3 Ω |
| Aussterbepotenzial |
Ca. 30 V |
| Maximale Löschenergie pro Schaltvorgang |
3 Ws |
| max. Schaltfrequenz |
0.5 Hz |
| Schutzmaßnahmen |
|
| Überlast- und Kurzschlussschutz |
Ja |
| Überwachung des offenen Stromkreises |
Ja |
| Unterspannungsüberwachung |
Ja |
| Ansprechschwelle für die Leerlaufüberwachung |
Ca. 0.5 A |
| Ansprechschwelle für die Unterspannungsüberwachung |
24 VDC -2% / -4% |
Encoder-Schnittstellen
| Anzahl |
1 |
| Typ |
EnDat 2.2 |
| Verbindungen |
9-poliger DSUB-Buchsenstecker |
| Statusanzeigen |
UP/DN-LEDs |
| Isolation |
|
| Encoder - ACOPOSmulti |
Nein |
| Encoderüberwachung |
Ja |
| Maximale Encoderkabellänge |
100 m
Hängt vom Querschnitt der Stromversorgungsleitungen im Encoderkabel ab. |
| Stromversorgung für Encoder |
|
| Ausgangsspannung |
Typ. 12.5 V |
| Tragfähigkeit |
350 mA |
| Schutzmaßnahmen |
|
| Kurzschlussfest |
Ja |
| Überlastungssicher |
Ja |
| Synchrone serielle Schnittstelle |
|
| Signalübertragung |
RS485 |
| Datenübertragungsrate |
6.25 Mbit / s |
| Maximale Leistungsaufnahme pro Encoder-Schnittstelle |
PSMC[W] = 19 V * IEncoder[EIN] |
Trigger-Eingänge
| Anzahl |
2 |
| Schaltung |
Waschbecken |
| Isolation |
|
| Eingang - Wechselrichtermodul |
Ja |
| Eingabe - Eingabe |
Ja |
| Eingangsspannung |
|
| Nominal |
24 VDC |
| Maximal |
30 VDC |
| Schaltschwelle |
|
| Niedrig |
<5 V. |
| Hoch |
>15 V |
| Eingangsstrom bei Nennspannung |
Ca. 10mA |
| Schaltverzögerung |
|
| Steigende Flanke |
52 µs ±0.5 µs (digital gefiltert) |
| Fallende Flanke |
53 µs ±0.5 µs (digital gefiltert) |
| Modulation im Vergleich zum Erdpotential |
Max. ±38 V |
Elektrische Eigenschaften
Betriebsbedingungen
| Zulässige Montageausrichtungen |
|
| Vertikal hängend |
Ja |
| Horizontal, mit der Vorderseite nach oben |
Ja |
| Im Stehen |
Nein |
| Installationshöhe über dem Meeresspiegel |
|
| Nominal |
0 bis 500 m |
| Maximal |
4000 m |
| Verschmutzungsgrad gemäß EN 61800-5-1 |
2 (nichtleitende Verschmutzung) |
| Überspannungskategorie nach EN 61800-5-1 |
III |
| Schutzgrad gemäß EN 60529 |
IP20 |
Umgebungsbedingungen
| Temperatur |
|
| Produktion |
|
| Nominal |
5 bis 40 ° C |
| Maximal |
55°C |
| Lagerung |
-25 Um ° C 55 |
| Transport |
-25 Um ° C 70 |
| Relative Luftfeuchte |
|
| Produktion |
5 zu 85% |
| Lagerung |
5 zu 95% |
| Transport |
Max. 95 % bei 40 °C |
Mechanische Eigenschaften
| ABMESSUNGEN |
|
| Breite |
53mm |
| Höhe |
317mm |
| Tiefe |
|
| Wandmontage |
263mm |
| Körpergewicht |
Ca. 2.9 kg |
| Modulbreite |
