8CE007.12-1 B&R ACOPOS-Kabel – B&R-Lieferant in China

Produkte Modus: 8CE007.12-1

Jetzt anfragen

Zurück Nächster

Beschreibung

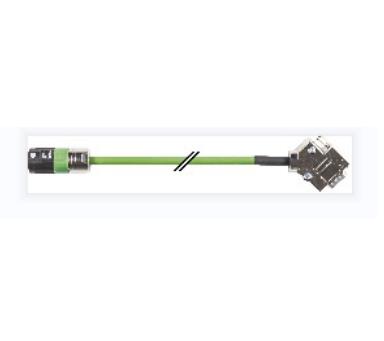

8CE007.12-1 B&R ACOPOS-Kabel

MATERIALNUMMER:

8CE007.12-1

BESCHREIBUNG:

Kann in Seilzugketten verwendet werden
Speziell für die Verwendung mit ACOPOS-Servoantrieben und B&R-Servomotoren entwickelt.

EnDat 2.1-Kabel, Länge 7 m, 10 x 0.14 mm² + 2 x 0.5 mm², 17-poliger Intercontec EnDat-Buchsenstecker, 15-poliger DSUB-Servostecker (Stecker), verwendbar in Energieführungsketten

Allgemeine Hinweise

Kabelquerschnitt	5x 2x 0.14 mm² + 1x 2x 0.50 mm²
Langlebigkeit	Ölbeständigkeit gemäß VDE 0472 Teil 803 sowie Standard-Hydraulikölen
Zertifizierung	UL AWM Style 20963, 80 °C, 30 V, E63216 und CSA AWM I/II A/B, 90 °C, 30 V, FT1 LL46064
Technische Daten
CE	Ja
UL	cULus E225616 Stromumwandlungsgeräte

Kabelaufbau

Versorgungsleitungen
Anzahl	2
Drahtisolierung	Spezielles thermoplastisches Material
Kabelfarben	Weiß/Grün, Weiß/Rot
Variante	verzinntes Kupferlitzenkabel
Querschnitt	0.5 mm²
Schild	Nein
Verseilung	Weiß/Rot mit weißen/grünen und Füllelementen
Signalleitung
Anzahl	10
Drahtisolierung	Spezielles thermoplastisches Material
Kabelfarben	Blau, Braun, Gelb, Grau, Grün, Rosa, Rot, Schwarz, Violett, Weiß
Variante	verzinntes Kupferlitzenkabel
Querschnitt	0.14 mm²
Schild	Nein
Verseilung	Grün mit Braun, Grau mit Gelb, Weiß mit Violett, Schwarz mit Rot, Rosa mit Blau
Kabelverseilung	Mit Folienschutz
Kabelschirmung	Kupfergeflecht, optische Abdeckung >85 % und umwickelt mit Folienschirm
Außenjacke
Material	PUR
Farbe,	Grün, ähnlich RAL 6018 matt
Etikettierung	BERNECKER + RAINER 5x2x0.14+2x0.50 FLEX UL AWM STYLE 20963 80°C 30 V E63216 CSA AWM I/II A/B 90°C 30 V FT1 LL46064

Anschluss

Typ	17-poliger weiblicher Intercontec EnDat-Steckverbinder
Steckzyklen	<500
Kontakt	17
Zusätzliche Anschlüsse	15-poliger DSUB-Servostecker (Stecker) Verbindungszyklen: <200 Kontakte: 15 Schutzart gemäß EN 60529: IP20 im angeschlossenen Zustand
Schutzgrad gemäß EN 60529	IP66/67 im angeschlossenen Zustand

Elektrische Eigenschaften

Betriebsspannung	≤ 30 V._eff
Prüfen Sie die Spannung
Draht - Draht	1 kV
Draht - Schirmung	0.8 kV
Leiterwiderstand
Versorgungsleitungen	≤40 Ω/km
Signalleitung	≤140 Ω/km
Isolationswiderstand	>200 MΩ*km

Umgebungsbedingungen

Temperatur
Ziehen um	-20 ° C bis + 80 ° C
Statisch	-20 ° C bis + 90 ° C

Mechanische Eigenschaften

ABMESSUNGEN
Länge	7 m
Durchmesser	7.85 mm ± 0.2 mm
Biegeradius
Einzelbiegung	≥ 24 mm
Ziehen um	≥ 60 mm
Schleppkettendaten
BESCHLEUNIGUNG	6 g
Flex-Zyklen	> 3,000,000
Geschwindigkeit	≤ 4 m / s
Körpergewicht	0.56 kg
