Atos Proportional-Reduzierventile RZGO
Produkte Modus:
RZGO-A-010/100
Dokumentation:
ATOS Proportional-Druckminderventile RZGOProportional-Reduzierventile
Es handelt sich um proportionale, 3-Wege-Druckminderventile mit Pilotsteuerung, erhältlich in
zwei verschiedene Hinrichtungen:
- R-Unterplattenmontage;
- H- oder K-Modulmontage.
Sie arbeiten mit elektronischen Treibern zusammen, die das Proportionalventil mit dem entsprechenden Stromsignal versorgen, um die Ventilregelung auf den Referenzwert abzustimmen.
Das Signal wird dem elektronischen Treiber zugeführt.
Es handelt sich um proportionale, 3-Wege-Druckminderventile mit Pilotsteuerung, erhältlich in
zwei verschiedene Hinrichtungen:
- R-Unterplattenmontage;
- H- oder K-Modulmontage.
Sie arbeiten mit elektronischen Treibern zusammen, die das Proportionalventil mit dem entsprechenden Stromsignal versorgen, um die Ventilregelung auf den Referenzwert abzustimmen.
Das Signal wird dem elektronischen Treiber zugeführt.
Proportional-Druckminderventile Typ RZGO-AES, HZGO-A, KZGO-A
Pilotbetrieben, ohne integrierten Druckaufnehmer, Unterplatte oder modulare Montage, ISO 4401 Größe 06, 10
Pilotbetrieben, ohne integrierten Druckaufnehmer, Unterplatte oder modulare Montage, ISO 4401 Größe 06, 10
Es handelt sich um proportionale, 3-Wege-Druckminderventile mit Pilotsteuerung, die in zwei verschiedenen Ausführungen erhältlich sind:
- R-Unterplattenmontage;
- H- oder K-Modulmontage.
- R-Unterplattenmontage;
- H- oder K-Modulmontage.
Sie arbeiten in Verbindung mit elektronischen Treibern (siehe Tabelle 2), die das Proportionalventil mit dem entsprechenden Stromsignal versorgen, um die Ventilregelung an das dem elektronischen Treiber zugeführte Referenzsignal anzupassen.
Sie sind in verschiedenen Ausführungen erhältlich:
- A, ohne integrierten Druckaufnehmer.
- AE, -AES, als -A plus analoge (AE) oder digitale (AES) integrierte Elektronik ④.

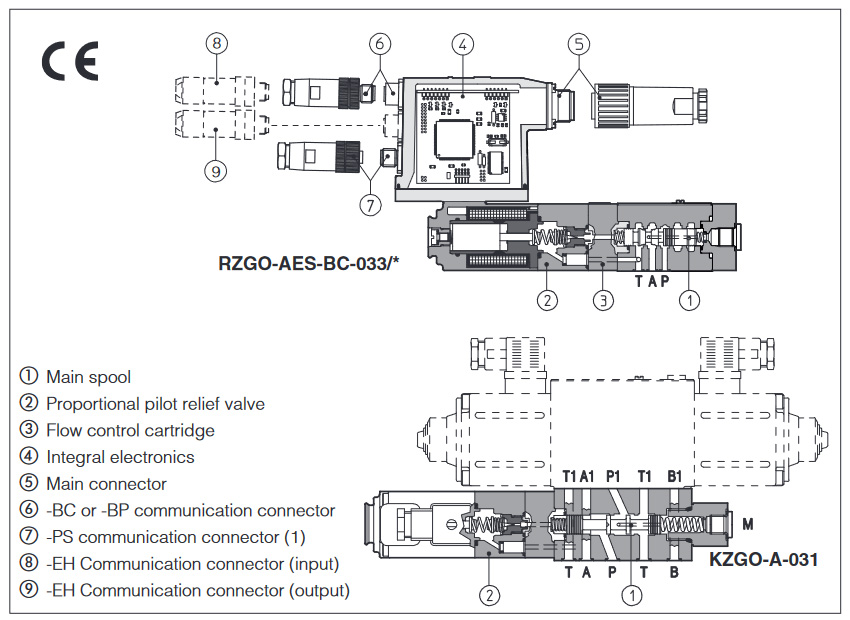

Der reduzierte Druck wird durch den Schieber ① gesteuert, der vom proportionalen Pilot-Überdruckventil ② angesteuert wird. Die Zwischenkompensations-Durchflussregelpatrone ③
Gewährleistet einen konstanten Pilotstrom und damit eine hohe Druckstabilität.
- A, ohne integrierten Druckaufnehmer.
- AE, -AES, als -A plus analoge (AE) oder digitale (AES) integrierte Elektronik ④.
Der reduzierte Druck wird durch den Schieber ① gesteuert, der vom proportionalen Pilot-Überdruckventil ② angesteuert wird. Die Zwischenkompensations-Durchflussregelpatrone ③
Gewährleistet einen konstanten Pilotstrom und damit eine hohe Druckstabilität.
Die integrierte Elektronik ④ gewährleistet werkseitige Voreinstellungen, feine Funktionalität sowie die Austauschbarkeit der Ventile untereinander und vereinfacht die Verdrahtung und Installation.
Der elektronische Hauptanschluss ⑤ ist für die Ausführungen -AE und -AES vollständig austauschbar. Für die Stromversorgung und den analogen Eingang wird ein Standard-7-Pin-Anschluss verwendet.
Referenz- und Überwachungssignale.
Referenz- und Überwachungssignale.
Für die Option /Z (AES) wird ein 12-poliger Stecker verwendet. Folgende Kommunikationsschnittstellen ⑥ ⑦ ⑧ ⑨ stehen für das digitale -AES zur Verfügung.
Ausführung:
- PS, Serielle Kommunikationsschnittstelle für Konfiguration, Überwachung und Firmware-Aktualisierung über die Atos PC-Software - immer vorhanden
- BC, CANopen-Schnittstelle
- BP, PROFIBUS DP-Schnittstelle
• -EH, EtherCAT-Schnittstelle
Ausführung:
- PS, Serielle Kommunikationsschnittstelle für Konfiguration, Überwachung und Firmware-Aktualisierung über die Atos PC-Software - immer vorhanden
- BC, CANopen-Schnittstelle
- BP, PROFIBUS DP-Schnittstelle
• -EH, EtherCAT-Schnittstelle
Die Ventile mit -BC- und -BP-Schnittstellen können in ein Feldbus-Kommunikationsnetzwerk integriert und somit digital von der Maschinensteuerungseinheit angesteuert werden.
Die Spulen sind vollständig mit Kunststoff der Isolationsklasse H ummantelt.
Reduzierter Druck an Anschluss A für Ventile 033 und an Anschluss P1 für Ventile 031.
Montagefläche: ISO 4401 Größe 06, 10
Maximaler Durchfluss: 100 l/min
Maximaler Druck: 350 bar
Reduzierter Druck an Anschluss A für Ventile 033 und an Anschluss P1 für Ventile 031.
Montagefläche: ISO 4401 Größe 06, 10
Maximaler Durchfluss: 100 l/min
Maximaler Druck: 350 bar
