Linearer Encoder: Typen und Funktionen

Linear-Encoder Lineare Encoder dienen der Messung der linearen Verschiebung eines Objekts und liefern Rückmeldungen für diverse industrielle Anwendungen und die Automatisierung. Sie wandeln lineare Bewegungen in elektrische Signale um, die von Steuerungssystemen für präzise Messungen, Positionierung und Bewegungssteuerung interpretiert werden können. Lineare Encoder finden breite Anwendung in CNC-Maschinen, Robotern, Medizingeräten und anderen Anlagen, die hohe Genauigkeit erfordern.

---

Arten von linearen Codierern

Lineare Encoder werden anhand der Technologie klassifiziert, die sie zur Erfassung und Messung linearer Bewegungen verwenden. Zu den gängigsten Typen gehören:

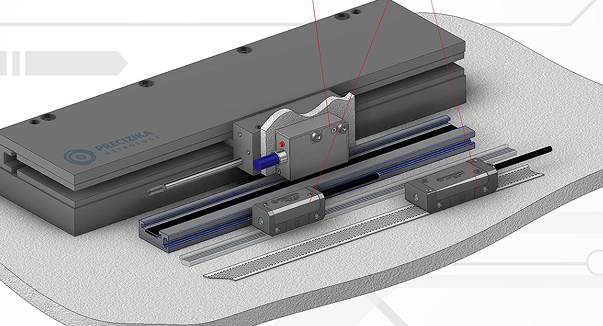

1. Optische Linear-Encoder

• PrinzipEs verwendet eine Lichtquelle, typischerweise eine LED, und einen Fotodetektor, um eine Skala mit abwechselnd transparenten und undurchsichtigen Linien (Gitter) auszulesen. Die Skala kann entweder reflektierend oder lichtdurchlässig sein.
• AnwendungenHochpräzise CNC-Maschinen, Koordinatenmessgeräte und Halbleiteranlagen.
• Vorteile:
  • Hohe Auflösung und Genauigkeit (bis in den Submikrometerbereich).
  • Unempfindlich gegenüber magnetischen Störungen.
• Nachteile :
  • Empfindlich gegenüber Staub, Schmutz und Umweltschadstoffen.
  • Erfordert sorgfältige Ausrichtung.

2. Magnetische Linear-Encoder

• PrinzipVerwendet eine Magnetskala mit abwechselnden Nord- und Südpolen. Ein Magnetsensorkopf erfasst die Änderungen des magnetischen Flusses, während er sich entlang der Skala bewegt.
• Anwendungen: Einsatzgebiete sind raue Industrieumgebungen, Holzbearbeitungsmaschinen und Anwendungen im Automobilbereich.
• Vorteile:
  • Robust und beständig gegen Staub, Schmutz und Öl.
  • Geeignet für raue Umgebungen mit starken Vibrationen und Temperaturschwankungen.
  • Mittlere Auflösung und Genauigkeit.
• Nachteile :
  • Geringere Genauigkeit im Vergleich zu optischen Encodern.
  • Anfällig gegenüber starken externen Magnetfeldern.

3. Kapazitive Linear-Encoder

• PrinzipNutzt die Kapazitätsänderungen zwischen einer stationären Waage und einem beweglichen Sensorkopf. Die Kapazitätsänderung wird in elektrische Signale umgewandelt, die proportional zur linearen Verschiebung sind.
• Anwendungen: Unterhaltungselektronik, automatisierte Montagelinien und Laborausrüstung.
• Vorteile:
  • Hohe Auflösung und gute Genauigkeit.
  • Unempfindlich gegenüber Licht und Magnetfeldern.
• Nachteile :
  • Empfindlich gegenüber Feuchtigkeit und Verunreinigungen wie Staub und Öl.
  • Nur eingeschränkter Einsatz in sehr rauen Umgebungen.

4. Induktive Linear-Encoder

• PrinzipFunktioniert nach dem Prinzip der elektromagnetischen Induktion. Der Encoder erfasst Induktivitätsänderungen, während sich der Sensorkopf über eine Skala mit eingebetteten leitfähigen Mustern bewegt.
• AnwendungenSchwerlast-Industriemaschinen, Aufzüge und Stahlverarbeitungsanlagen.
• Vorteile:
  • Äußerst robust und langlebig.
  • Unempfindlich gegen Schmutz, Staub und Temperaturschwankungen.
• Nachteile :
  • Geringere Auflösung im Vergleich zu optischen Encodern.
  • Komplexe Signalverarbeitung.

5. Laser-Linear-Encoder

• Prinzip: Nutzt Laserstrahlen zur Verschiebungsmessung. Häufig werden Interferometrieverfahren für hochpräzise Messungen eingesetzt.
• AnwendungenHochpräzisionslabore, Halbleiterfertigung und Messtechnik.
• Vorteile:
  • Extrem hohe Genauigkeit (Nanometerbereich).
  • Geeignet für Anwendungen, die Präzision über große Entfernungen erfordern.
• Nachteile :
  • Teuer und kompliziert einzurichten.
  • Empfindlich gegenüber Umwelteinflüssen wie Temperaturschwankungen und Vibrationen.

---

Funktionen linearer Codierer

Lineare Encoder erfüllen in verschiedenen Branchen mehrere wichtige Funktionen. Zu ihren Hauptfunktionen gehören:

1. Positionsrückmeldung

• Lineare Encoder liefern Echtzeit-Positionsdaten an Steuerungssysteme und gewährleisten so die präzise Bewegung und Positionierung von Maschinenkomponenten. Dies ist von entscheidender Bedeutung für die CNC-Bearbeitung, Robotik und Automatisierungssysteme.

2. Geschwindigkeitsmessung

• Zusätzlich zu Positionsdaten können lineare Encoder auch die Geschwindigkeit der linearen Bewegung messen, was in Anwendungen nützlich ist, die eine kontrollierte Beschleunigung und Verzögerung erfordern.

3. Präzisionsmessung

• Lineare Encoder werden in der Messtechnik und Qualitätskontrolle eingesetzt und bieten hochauflösende Messungen für Inspektions- und Kalibrierungszwecke.

4. Geschlossene Regelkreise

• Lineare Encoder sind integraler Bestandteil von Regelkreisen, da die Rückmeldung des Encoders genutzt wird, um die Bewegung eines Systems dynamisch anzupassen. Dies gewährleistet Genauigkeit und Stabilität in Systemen wie CNC-Maschinen und Roboterarmen.

5. Automatisierung und Prozesssteuerung

• Lineare Encoder werden in der Automatisierung häufig für Aufgaben wie Schneiden, Gravieren und Montieren eingesetzt, wo Präzision erforderlich ist, um die Produktivität zu steigern und Fehler zu reduzieren.

---

Fazit

Lineare Encoder sind unerlässlich für Anwendungen, die eine präzise Messung und Steuerung linearer Bewegungen erfordern. Die Wahl des geeigneten linearen Encodertyps hängt von den spezifischen Anforderungen an Genauigkeit, Umgebungsbedingungen und Kosten ab. Optische Encoder bieten hohe Präzision, während magnetische und induktive Encoder ideal für raue Umgebungen geeignet sind. Kapazitive und Laser-Encoder decken Nischen ab, in denen spezifische Vorteile wie Unempfindlichkeit gegenüber magnetischen Störungen oder höchste Präzision benötigt werden.
