Das SIMATIC S7-1200 System bietet eine Reihe flexibler Module, darunter die CPUs 1211C, 1212C und 1214C. Diese Module lassen sich an Ihre spezifischen Systemanforderungen anpassen. Um die digitalen oder analogen Ein-/Ausgänge einfach zu erweitern, ohne die Größe der Steuerung zu beeinträchtigen, kann vor jeder CPU eine Signalkarte hinzugefügt werden.
Konfigurieren Sie SIMATIC STEP 7 Basic mit vollständig integriertem Engineering und programmieren Sie die SIMATIC S7-1200 mit SIMATIC WinCC Basic. SIMATIC STEP 7 Basic ist intuitiv, leicht zu erlernen und einfach anzuwenden. Dieses Designkonzept ermöglicht Ihnen höchste Effizienz im Engineering. Intelligente Funktionen wie ein intuitiver Editor, Drag-and-Drop-Funktionalität und „IntelliSense“-Tools beschleunigen Ihre Projekte. Die Architektur dieser neuen Software basiert auf dem ständigen Streben nach zukünftigen Innovationen. Siemens verfügt über langjährige Erfahrung in der Softwareentwicklung, daher ist SIMATIC STEP 7 zukunftsorientiert konzipiert.
Design und Funktion
SIMATIC S7-1200 CPUs

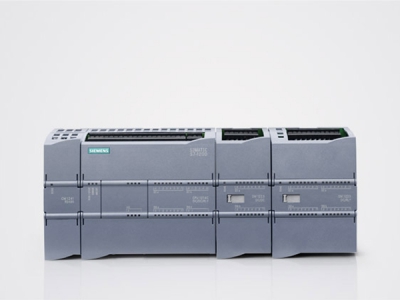

Das SIMATIC S7-1200 System besteht aus drei verschiedenen Modulen: CPU 1211C, CPU 1212C und CPU 1214C. Jedes dieser Module ist erweiterbar und deckt somit optimal Ihre Systemanforderungen ab. Vor jeder CPU kann eine Signalkarte installiert werden, um die digitalen oder analogen Ein-/Ausgänge einfach zu erweitern, ohne die Größe der Steuerung zu verändern. Signalmodule können rechts an der CPU angeschlossen werden, um die Kapazität der digitalen oder analogen Ein-/Ausgänge weiter zu erhöhen. An die CPU 1212C können zwei Signalmodule und an die CPU 1214C bis zu acht Signalmodule angeschlossen werden. Zusätzlich lassen sich bis zu drei Kommunikationsmodule links an alle SIMATIC S7-1200 CPU-Steuerungen anschließen, um eine durchgängige serielle Kommunikation zu ermöglichen.
Einfache und bequeme Installation
Alle SIMATIC S7-1200-Komponenten verfügen über integrierte Schnappverschlüsse zur einfachen und bequemen Montage auf Standard-35-mm-DIN-Schienen. Diese Schnappverschlüsse lassen sich auch in eine verlängerte Position einrasten und bieten so zusätzliche Befestigungslöcher, falls ein Bedienfeld benötigt wird. Die SIMATIC S7-1200-Komponenten können horizontal oder vertikal montiert werden und bieten Ihnen somit weitere Installationsmöglichkeiten. Diese integrierten Funktionen bieten Anwendern mehr Flexibilität bei der Installation und machen die SIMATIC S7-1200 zu einer praktischen Lösung für vielfältige Anwendungen.
platzsparendes Design
Die gesamte Hardware der SIMATIC S7-1200 wurde speziell für eine platzsparende Montage im Schaltschrank entwickelt. So misst beispielsweise die CPU 1214C nur 110 mm in der Breite, die CPUs 1212C und 1211C sogar nur 90 mm. Dank der geringen Stellfläche der Kommunikations- und Signalmodule spart dieses modulare, kompakte System wertvollen Platz bei der Installation und bietet Ihnen hohe Effizienz und Flexibilität.
Modulares Konzept für skalierbare, kompakte Automatisierung
Die SIMATIC S7-1200 verfügt über eine integrierte PROFINET-Schnittstelle, leistungsstarke integrierte Technologiefunktionen und ein hochgradig skalierbares und flexibles Design. Sie ermöglicht einfache Kommunikation, effiziente Lösung technischer Aufgaben und erfüllt ein breites Spektrum an unabhängigen Automatisierungsanforderungen.
Highlights
- Signalmodul:
Größere CPUs können bis zu acht Signalmodule anschließen, um zusätzliche digitale und analoge Ein-/Ausgänge zu unterstützen.
- Signaltafel:
Eine einzige Signalplatine kann an alle CPUs angeschlossen werden, wodurch sich die CPU durch Hinzufügen digitaler oder analoger Ein-/Ausgänge an die Steuerung anpassen lässt, ohne deren Größe zu verändern. Das modulare Konzept der SIMATIC S7-1200 ermöglicht die Entwicklung eines Steuerungssystems, das exakt auf die Anforderungen Ihrer Anwendung zugeschnitten ist.
- RAM
Bietet bis zu 50 KB integrierten Arbeitsspeicher für die flexible Übergabe zwischen Anwenderprogrammen und Anwenderdaten. Gleichzeitig stehen bis zu 2 MB integrierter Ladespeicher und 2 KB integrierter Speicher zur Verfügung. Mit einer optionalen SIMATIC-Speicherkarte lassen sich Programme einfach für den Einsatz auf mehreren CPUs übertragen. Die Speicherkarte kann auch zum Speichern anderer Dateien oder zum Aktualisieren der Controller-Firmware verwendet werden.
- Integrierte PROFINET-Schnittstelle
Die integrierte PROFINET-Schnittstelle dient der Programmierung sowie der Kommunikation zwischen HMI und SPS. Sie unterstützt zudem Geräte von Drittanbietern, die das offene Ethernet-Protokoll nutzen. Die Schnittstelle verfügt über einen RJ45-Anschluss mit automatischer Fehlerkorrektur und bietet eine Datenübertragungsrate von 10/100 Mbit/s. Sie unterstützt bis zu 16 Ethernet-Verbindungen und die folgenden Protokolle: TCP/IP nativ, ISO über TCP und S7-Kommunikation.
- SIMATIC S7-1200 Integrationstechnologie
Mit seiner integrierten Technologie für Berechnungen und Messungen, Regelungstechnik und Bewegungssteuerung ist die SIMATIC S7-1200 ein sehr leistungsstarkes System für viele Arten von Automatisierungsaufgaben.
- Hochgeschwindigkeitsausgang für Drehzahl-, Positions- oder Tastverhältnissteuerung
Die SIMATIC S7-1200 Steuerung verfügt über zwei Hochgeschwindigkeitsausgänge, die als Impulsfolgenausgänge oder Ausgänge für einstellbare Impulsbreiten genutzt werden können. In der PTO-Konfiguration liefert sie eine Impulsfolge mit 50 % Tastverhältnis und Frequenzen bis zu 100 kHz zur Drehzahl- und Positionsregelung von Schrittmotoren und Servoantrieben im offenen Regelkreis. Die Rückkopplung an den Impulsfolgenausgang erfolgt intern über zwei der Hochgeschwindigkeitszähler. In der PWM-Konfiguration wird ein Festzyklusausgang mit variablem Tastverhältnis bereitgestellt, um die Drehzahl eines Motors, die Position eines Ventils oder das Tastverhältnis eines wärmeerzeugenden Bauteils zu steuern.
- PLCopen-Bewegungsfunktionsblöcke
Die SIMATIC S7-1200 unterstützt die Drehzahl- und Positionsregelung von Schrittmotoren und Servoantrieben im offenen Regelkreis. Diese Funktion lässt sich in SIMATIC STEP 7 Basic mithilfe der Achsentechnologieobjekte und der international anerkannten PLCopen-Motion-Funktionsbausteine einfach konfigurieren. Neben den Funktionen „Home“ und „Jog“ werden auch absolute, relative und Geschwindigkeitsbewegungen unterstützt.
- Treiber-Debug-Systemsteuerung
Engineering Das in SIMATIC STEP 7 Basic enthaltene Bedienfeld zur Inbetriebnahme von Antrieben vereinfacht die Inbetriebnahme von Schrittmotoren und Servoantrieben.
Es ermöglicht die automatische und manuelle Steuerung einzelner Bewegungsachsen sowie die Bereitstellung von Online-Diagnoseinformationen.
- PID-Funktion für die Regelung im geschlossenen Regelkreis
Die SIMATIC S7-1200 unterstützt bis zu 16 PID-Regelkreise für einfache Prozesssteuerungsanwendungen. Diese Regelkreise lassen sich mithilfe des PID-Regler-Technologieobjekts und des zugehörigen Editors in SIMATIC STEP 7 Basic for engineering einfach konfigurieren. Darüber hinaus unterstützt die SIMATIC S7-1200 die PID-Autotuning-Funktion, die automatisch die optimalen Einstellwerte berechnet, um Zeit, Integrationszeit und Ableitungszeit zu sparen.
- PID-Debug-Bedienfeld
Das in SIMATIC STEP 7 Basic integrierte PID-Inbetriebnahme-Bedienfeld vereinfacht die Regelkreisoptimierung. Es ermöglicht die automatische Optimierung und manuelle Steuerung eines einzelnen Regelkreises und bietet gleichzeitig eine grafische Trenddarstellung des Optimierungsprozesses.
