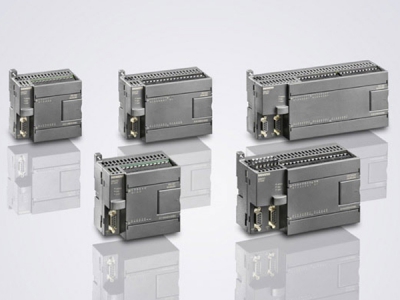

Die SIMATIC S7-200 Micro-SPS ist in sich abgeschlossen:

Extrem kompakt, aber überraschend leistungsstark – insbesondere in Bezug auf die Echtzeit-Performance – ist es eine schnelle, leistungsstarke Kommunikationslösung mit benutzerfreundlicher Hard- und Software. Aber es gibt noch weitere Funktionen:

Die SIMATIC S7-200 Micro-SPS zeichnet sich durch einen einheitlichen modularen Aufbau aus – aktuell noch kompakt, aber zukünftig mit unbegrenzten Möglichkeiten für kundenspezifische Lösungen. All dies macht die SIMATIC S7-200 Micro-SPS zu einer äußerst effizienten und wirtschaftlichen Lösung für die Automatisierungssteuerung in einem kompakten Leistungsbereich.

Anwendungsfeld

Einfach und automatisch

SIMATIC S7-200Micro SPS für chemische Aufgaben

Das Anwendungsgebiet der SIMATIC S7-200 reicht vom Ersatz von Relais und Schützen bis hin zu komplexeren Automatisierungsaufgaben in Einzelplatz-, Netzwerk- und verteilten Konfigurationen. Die S7-200 ermöglicht zudem zunehmend den Zugang zu Bereichen, in denen aus wirtschaftlichen Gründen bisher spezielle Elektronik entwickelt wurde.

Zusätzlich zu den umfassenden Grundfunktionen von fünf verschiedenen CPUs bietet die modulare Systemtechnologie der SIMATIC S7-200 auch eine Reihe skalierbarer Spezialerweiterungsmodule, um den extrem hohen funktionalen Anforderungen verschiedenster Bedürfnisse gerecht zu werden.

Aufgrund seiner vielfältigen besonderen Merkmale hat sich der S7-200 weltweit in Anwendungen verschiedenster Branchen bewährt:

Kompakte CPU für einfache Automatisierungsaufgaben – Wenn Sie eine effiziente und kostengünstige Lösung für einfache Automatisierungsaufgaben suchen, ist dieses kleine Gerät die optimale Wahl. Es ist zudem in einem erweiterten Temperaturbereich einsetzbar.

CPU für komplexere Aufgaben 222 Skalierbare kleine CPU - Leistungsfähiges Kompaktpaket für komplexere Maschinen- und Kleinsystemlösungen.

CPUs für höhere Kommunikations- und Rechenanforderungen – Hochleistungs-CPUs für komplexe Aufgaben, die Geschwindigkeit und spezielle Kommunikationsfähigkeiten erfordern.

Die CPU für einfache Antriebsaufgaben - die CPU 224-Version zur einfachen Implementierung einfacher Antriebsaufgaben - verfügt über zwei Schnittstellen, zwei analoge Eingänge und einen analogen Ausgang sowie zwei 100-kHz-Impulsausgänge und zwei Hochgeschwindigkeitszähler mit 200 kHz.

Hochleistungs-CPU für größere technische Aufgaben – multifunktionale Hochleistungs-CPU für komplexe Automatisierungsaufgaben mit erweiterten Ein- und Ausgängen und zwei RS485-Schnittstellen.

Vorteile

SIMATIC S7-200 bietet eine einheitliche und wirtschaftliche Lösung. Serienmäßige Merkmale des gesamten Systems

• starke Leistung,
• Optimale Modularität und
• Offene Kommunikation.



Anwendungen

Die bewährte Leistungsfähigkeit des S7-200 macht ihn für eine Vielzahl von Anwendungen im Industriesektor geeignet:

• Kompakte Größe – ideal für alle Anwendungen in beengten Räumen
• Grundlegende und erweiterte Funktionen in allen CPU-Modellen,
• Massiver Programm- und Datenspeicher
• Hervorragende Echtzeit-Reaktionsfähigkeit – jederzeit volle Kontrolle über den gesamten Prozess, was Qualität, Effizienz und Sicherheit verbessert.
• Benutzerfreundliche Engineering-Software STEP 7-Micro/WIN – ideal für Einsteiger und Experten
• Integrierte RS-485-Schnittstelle oder Verwendung als Systembus
• Extrem schnelle und präzise Abfolge von Operationen und Prozesssteuerung
• Vollständige Kontrolle zeitkritischer Prozesse mit Zeitunterbrechungen

Design und Funktion

optionales Modul

• Optimale Modularität von 5 verschiedenen CPUs im Leistungsbereich mit umfassenden Basisfunktionen und integrierter Freeport-Kommunikationsschnittstelle
• Eine Reihe von Erweiterungsmodulen für verschiedene Funktionen:

- Digitale/analoge Erweiterung, aufrüstbar auf spezifische Anforderungen, PROFIBUS-Kommunikation als Slave

- AS-Schnittstellenkommunikation als Masterstation

- Genaue Temperaturmessung

-Position

-Ferndiagnose

- Ethernet-/Internet-Kommunikation

-SIWAREX MS

Wägemodul

• HMI-Funktionen
• STEP 7-Micro/WIN-Software mit Micro/WIN-Zusatzbibliothek
• Überzeugende Systemtechnik – aktuell gekennzeichnet durch präzise Dimensionierungen und optimale Lösungen für die vielfältigen Anforderungen vollständiger Automatisierungsaufgaben Merkmale
• Speicherkarten eignen sich besonders für die Datenprotokollierung, Rezeptverwaltung, Projektoptimierung mit STEP 7-Micro/WIN und Dateispeicherung in verschiedenen Formaten.
• PID-Autotuning-Funktion
• 2 integrierte serielle Schnittstellen für erweiterte Kommunikationsmöglichkeiten, z. B. zur Verwendung mit Geräten anderer Hersteller (CPU 224 XP, CPU 226)
• CPU 224 XP mit integriertem analogem Ein-/Ausgang



Hochmoderne Technologie bis ins kleinste Detail gewährleistet eine herausragende Echtzeit-Reaktionszeit unserer CPUs:

• 4 oder 6 unabhängige Hardwarezähler, je 30 kHz, 2 x 200 kHz mit CPU 224 XP, z. B. für präzise Pfadüberwachung mittels Inkrementalgebern oder Hochgeschwindigkeitsaufzeichnung von Prozessereignissen
• 4 unabhängige Alarmeingänge mit einer Eingangsfilterzeit von 0.2 ms bis zum Programmstart – maximale Prozesssicherheit
• Impulserfassungsfunktion für Anwendungen mit schnellen Ereignissen größer als 0.2 ms
• 2 Impulsausgänge, je 20 kHz, oder 2 x 100 kHz für CPU 224 XP mit Pulsweitenmodulation und pulslosen Sollwerten - z. B. zur Steuerung von Schrittmotoren
• 2 zeitgesteuerte Interrupts, beginnend bei 1 ms, in 1-ms-Schritten einstellbar – für eine ruckfreie Steuerung sich schnell ändernder Prozesse
• Schneller analoger Eingang – mit 25 μs Signalübergängen, 12-Bit-Auflösung
• Echtzeituhr

Zeitgesteuerte Unterbrechung

• 1 bis 255 ms mit 1 ms Auflösung
• Beispiel: Nach einer Vierteldrehung kann das Signal am Schraubeneinsetzer bei 3000 U/min erfasst und verarbeitet werden. Eine sehr präzise Erfassung von z. B. Anzugsmomenten ist möglich, um ein optimales Anziehen der Schrauben zu gewährleisten.

Schneller Zähler

• Laufen unabhängig voneinander, von anderen Operationen und Programmzyklen.
• Die Unterbrechung wird ausgelöst, sobald ein vom Benutzer wählbarer berechneter Wert erreicht ist – Reaktionszeit von 300 μs von der Erkennung des Eingangssignals bis zum Schalten des Ausgangs.
• 4-Flanken-Auswertung bei Verwendung inkrementeller Positionsgeber für die exakte Positionierung
• Modulare Skalierbarkeit

Alarmeingang

• 4 unabhängige Eingänge
• Zur Registrierung von Signalen in schneller Folge
• Ansprechzeit für die Signalerkennung: 200–500 μs / Signalausgabe: 300 μs
• Reaktion auf positive und/oder negative Signalflanken
• Bis zu 16 Interrupts in einer Warteschlange, abhängig von der Priorität
