PRECIZIKA A110H Inkremental-Angle-Encoder mit Ø110 mm

Produkte Modus: A110H Ø110mm

Der PRECIZIKA A110H Encoder ist ein hochauflösender Absolutwinkelgeber des führenden litauischen Unternehmens Precizika Metrology. Er dient der präzisen und zuverlässigen Winkelmessung in verschiedenen industriellen Anwendungen.

Jetzt anfragen
Dokumentation:
  PRECIZIKA A110 Winkelgeber Datenblatt Herunterladen
Beschreibung
Der PRECIZIKA A110H Encoder ist ein hochauflösender Absolutwinkelgeber, der vom litauischen Unternehmen Precizika Metrology hergestellt wird.
Wir von OstBridge sind der offizielle Vertriebspartner von PRECIZIKA in China.

Der Encoder A110H bietet eine Auflösung von bis zu 1.800.000 Ausgangsimpulsen pro Umdrehung und eine Genauigkeit von ±5 Bogensekunden. Dank seiner Sensortechnologie und kompakten Bauweise eignet er sich für ein breites Spektrum industrieller Anwendungen, darunter Werkzeugmaschinen, Roboter und Automatisierungssysteme.

Eigenschaften und Vorteile:
  • Hohe Auflösung

  • Mehrfachdrehfähigkeit

  • Magnetische Sensortechnologie

  • Kompaktes Design

  • Hochgeschwindigkeitsbetrieb

  • Breiter Temperaturbereich

  • Zuverlässige Leistung

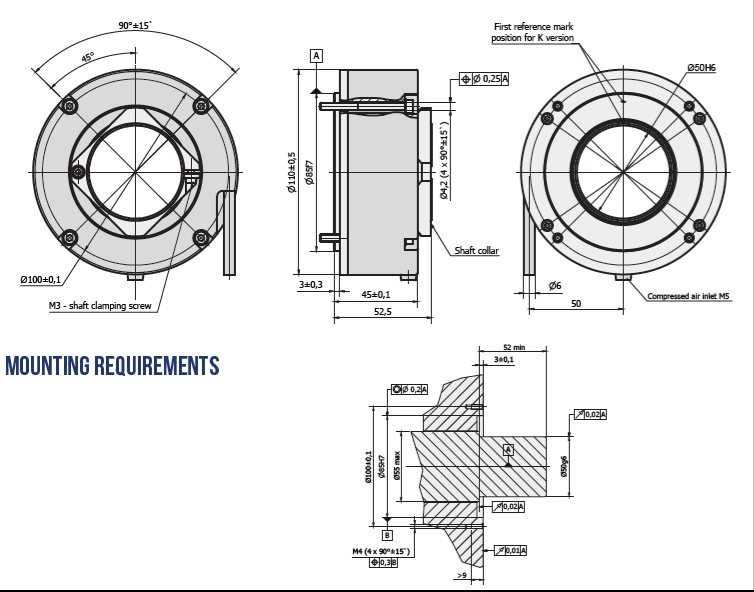

Struktur:


Mechanische Daten:
Anzahl der Ausgangsimpulse pro Umdrehung 18000-1800000
Zeilennummer auf der Disc (z) 18000
Referenzsignal Standard: 1 pro Wellenumdrehung
Distanzkodierung: 36 pro Wellenumdrehung
Zulässige mechanische Geschwindigkeit ≤ 3000 U/min
Max. Arbeitsgeschwindigkeit 600 bis 1000 U / min
Genauigkeitsnoten ± 5.0 Bogensekunden
Zulässiger Wellenauslauf axial: 0.02 mm
radial: ± 0.05 mm
Anlaufdrehmoment bei 20°C ≤ 0.008 Nm
Trägheitsmoment des Rotors < 0.6×10-4 kgm2
Schutz (IEC 529) IP64
Maximalgewicht ohne Kabel 1.2 kg
Betriebstemperatur 0… + 70 ° C.
Lagertemperatur -30… + 85 ° C.
Maximale Luftfeuchtigkeit (nicht kondensierend) 98%
Zulässige Schwingung (55 bis 2000 Hz) ≤ 100 m/s²
Zulässiger Schock (11 ms) ≤ 300 m/s²


Elektrische Daten:
Version A110H-A ∫ µApp A110H-AV ∫ 1 Vpp A110H-F Π TTL; HTL
Versorgungsspannung + 5 V ± 5 % + 5 V ± 5 %  + 5 V ± 5 %
Maximaler Versorgungsstrom (ohne Last) 100 mA 120 mA 120 mA
Laserquelle LED LED LED
Inkrementelle Signale Zwei sinusförmige Signale I1 und I2
Amplitude bei 1 kΩ Last:
– I1 = 7 – 16 µA
– I2 = 7 – 16 µA
Differentialsinus +A / -A und +B / -B
Amplitude bei 120 kΩ Last:
– A = 0.6 – 1.2 V
– B = 0.6 – 1.2 V
Differenzielle Rechteckwellensignale U1/U1 und U2/U2. Signalpegel bei 20 mA Laststrom:
– niedrig (logisch „0“) ≤ 0.5 V bei Up = ± 5 V
– High (logische „1“) ≥ 2.4 V bei Up = ±5 V
Referenzsignal Ein quasi-dreieckiger I0-Peak pro Umdrehung. Signalstärke bei 1 kW Last:
– I0 = 2 – 8 µA (nutzbare Komponente)
Eine quasi-dreieckige +R- und ihre komplementäre -R-Welle pro Umdrehung. Signalstärke bei 120 W Last:
– R = 0.2 – 0.8 V (nutzbare Komponente)
Eine differentielle Rechteckwelle U0 / U0 pro Umdrehung. Signalpegel bei 20 mA Laststrom:
– niedrig (logisch „0“) < 0.5 V bei Up = ± 5 V
– High (Logik „1“) > 2.4 V bei Up = ±5 V
Maximale Betriebsfrequenz (-3 dB) ≥ 160 kHz (-3 dB) ≥ 180 kHz 160-2500 kHz (abhängig vom Interpolationsfaktor)
Richtung der Signale I2 hinkt I1 bei Drehung im Uhrzeigersinn hinterher (von der Wellenseite aus betrachtet). + B hinkt + A bei Drehung im Uhrzeigersinn hinterher (von der Wellenseite aus betrachtet) U2 hinkt U1 bei Drehung im Uhrzeigersinn hinterher (von der Wellenseite aus betrachtet).
Maximale Anstiegs- und Abfallzeit - - < 0.5 μs
Standardkabellänge 1 m; ohne Stecker 1 m; ohne Stecker 1 m; ohne Stecker
Maximale Kabellänge 5 m 25 m 25 m

Bestellformular:

A110H – X1 – X2 – X3 – X4/X5

Ausgangssignalversion (X1) Impulszahl pro Umdrehung (x2) Versorgungsspannung (X3) Kabellänge und Steckdose (x4) Anschlusstyp (X5)
A
AV
F
100
...
36000*nur F-Signalversion für > 3600 Impulse
05 V – +5 V
30 V – 10 bis 30 V*nur für A36-F mit HTL-Ausgangssignal
A01 – 1 m (A-axial)
A02 – 2 m
...
R01 – 1 m (R-Radial)
R02 – 2 m
...
W – ohne Stecker
B12 – rund, 12 Pins
C9 – rund, 9 Stifte
C12 – rund, 12 Stifte
D9 – flach, 9 Pins
D15 – flach, 15 Pins
RS10 – rund, 10 Pins
ONC – rund, 10 Stifte
